Складная солнечная батарея для зарядки аккумулятора электровелосипеда

Портативная солнечная батарея мощностью 93 Вт, для зарядки аккумулятора электровелосипеда.

Данная модель солнечной батареи была разработана индивидуально на заказ под характеристики аккумулятора, который использовался для питания электровелосипеда.

Исходные данные по аккумулятору электровелосипеда:

• Аккумулятор: литий-железо-фосфатный; 36 Вольт; Емкость 12 А/ч.
• В комплекте: зарядное устройство 36 Вольт, 3 Ампера для зарядки аккумулятора от сети 220В, у которого напряжение на выходе было 43,9 Вольта согласно замерам измерительного прибора (мультиметра).
• При эксплуатации велосипеда, после падения напряжения на аккумуляторе до 33 Вольт, велоконтроллер отключает нагрузку от аккумулятора. Далее необходимо заряжать аккумулятор. В процессе зарядки аккумулятора, при достижении уровня напряжения 40,5 Вольт, плата BMS (контроллер) в аккумуляторе отключает зарядку. Т.е. практически, аккумулятор заряжается с 33 Вольт до 40,5 Вольт. Комплектное ЗУ от сети 220В заряжает аккумулятор за 3,5 часа.

Учитывая все исходные данные, было принято решение изготовить для электровелосипеда солнечную батарею на базе 4-х секционной модели SOLARIS-4C-75-12-B, мощностью 75 Вт с добавлением к ней еще одного модуля формата "С", что в 1,25 раза увеличило характеристики стандартной батареи 75 Вт. В итоге получилась 5-ти секционная батарея мощностью 93 Вт с режимами работы номинального напряжения 12 и 36 Вольт.

Кроме аккумулятора электровелосипеда, данная батарея может зарядить в автономном режиме электронику с разным напряжением, как на 5 Вольт, так и на номинальные 12 Вольт:

• телефоны
• смартфоны
• планшеты
• мощные повербанки
• спутниковые телефоны
• фото/видео камеры
• эхолоты
• радиоприемники
• рации
• ручные фонари
• ноутбуки
• аккумуляторы типа АА и ААА через зарядные устройства, имеющие в своей комплектации адаптер со штекером «прикуривателя» или USB
• авто АКБ с напряжением 12 Вольт

Напряжение в режиме 12 Вольт у данной нестандартной батареи получилось слишком высоким для зарядки автомобильных аккумуляторов. Поэтому свинцовые аккумуляторы на 12 Вольт необходимо заряжать от неё только через контроллер для солнечных батарей.

При этом портативную технику (от телефона до ноутбука), как и обычно, можно заряжать через преобразователи, например, через стабилизаторы с USB-выходами либо через авто ЗУ со штекером «прикуривателя», который можно подключить к комплектному кабелю солнечной батареи с гнездом «прикуривателя».

Максимальный ток в 13 Ампер при рабочем напряжении в 5 Вольт, позволяет зарядить смартфон в солнечный день практически с той же скоростью, что и от сети 220 В. Таким током можно зарядить даже 3 и более гаджета одновременно (если у Вашего авто ЗУ предусмотрено нужное количество разъемов USB).

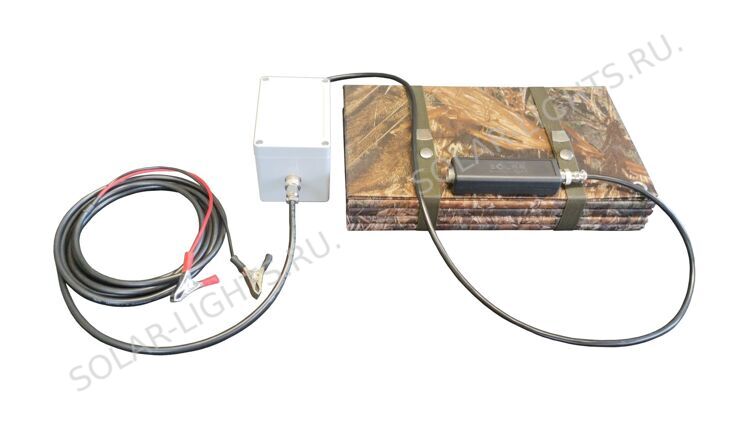

Изготовлена в виде «книжки» на тканевой основе из 5-ти секций. Влагозащищенная, не боится дождя. Ткань – водоотталкивающая, с минимальным впитыванием воды. Поверхность панелей защищена от царапин ударопрочным антибликовым покрытием, не боится падений и небольшого града.

Может работать в экстремальных погодных условиях, в диапазоне температур от -30 до +50 °С.

Портативная солнечная батарея оснащена интегрированным кабелем с герметичным штырьковым разъемом 4-х контактным (4 Pin). К данному разъему можно подключить один из двух стандартных комплектных кабелей на 12 Вольт:

• с гнездом под «прикуриватель» – для зарядки устройств. К данному гнезду прикуривателя необходимо подключить Ваше автомобильное зарядное устройство (авто ЗУ в комплект НЕ входит) с подключенным к нему гаджетом, так же как это делается при зарядке устройства от приборной панели автомобиля. Авто ЗУ в таких случаях выступает преобразователем напряжения батареи до напряжения девайса;
• с зажимами типа «крокодил» – для питания автомобильных аккумуляторов любой ёмкости.

Кроме того, к выходному разъему солнечной батареи можно подключить дополнительный кабель на 36 Вольт, изготовленный на заказ - для зарядки вело-аккумулятора. Штекер этого кабеля изготавливается индивидуально под разъем питания вело АКБ.

Интегрированный кабель солнечной батареи выполнен с силиконовой изоляцией. В отличие от ПВХ изоляции, которая не терпит холод и трескается, силиконовая изоляция лучше переносит экстремальные погодные условия и температурные перепады.

В конструкции солнечной батареи предусмотрен разделительный диод, предотвращающий разряд аккумулятора, когда он подключен к солнечной батарее в условиях недостатка солнечного света.

Портативная батарея в сложенном (33,5*33,5*2,5 см) и развернутом виде (175*33,5*0,4 см) имеет компактные размеры и небольшой для своей мощности вес (3000 гр).

SOLARIS-5C-93 не имеет встроенного аккумулятора, поэтому зарядка устройств осуществляется напрямую (встроенный аккумулятор гаджета) или через внешний аккумулятор (power bank или АКБ).

Для максимально эффективной зарядки, солнечная батарея должна располагаться под углом 90 градусов относительно солнечных лучей. Это является очень важным условием, которое влияет на скорость зарядки устройства.

Важно, чтобы на солнечные модули не попадали тени, даже небольших размеров, закрывая лишь часть площади солнечной батареи.

Солнечные батареи Solaris практически не заряжают от искусственного света и через стекло/ стеклопакеты. Максимум что может произойти – Ваш гаджет покажет индикацию заряда, но фактически самой зарядки происходить не будет. В итоге может получиться даже обратный эффект – в результате того, что, к примеру, смартфон будет то показывать индикацию заряда, то не показывать, будет постоянно из-за этого включаться и выключаться экран – батарея гаджета будет «садиться» быстрее.

В пасмурную погоду, когда небо затянуто тучами, зарядки может не происходить вовсе. Если облачность небольшая (перистые облака, рассеянные по небу, через которые глядя на солнце слепит глаза), то мощность батареи может составлять 20-50% от номинальной.

На углах панели имеются люверсы, через которые ее в развернутом виде можно закрепить на палатке, дереве, лодке, автомобиле и т.п.

Рекомендуем Вам максимально использовать световой день и ясную погоду, заряжая внешние портативные аккумуляторы (power bank), чтобы потом использовать накопленную энергию тогда, когда мало или вообще нет солнца (вечером, ночью или в пасмурную погоду).

Преимущества складной солнечной батареи SOLARIS-5C-93

• Безопасность - солнечная батарея безопасна в использовании.
• Простота в обслуживании - легко моется и очищается.
• Отсутствие непосредственно на батарее интегрированного модуля стабилизации напряжения (с USB-выходами), что присутствует у большинства портативных солнечных батарей на рынке. Данный модуль ощутимо выступает из плоскости батареи, что может доставить определенные неудобства при складировании батареи в багаже, а также привести к механическому повреждению самого блока стабилизации. В результате, это приведет к поломке всей батареи. У солнечных батарей Solaris преобразование напряжения осуществляется с помощью комплектного кабеля с гнездом прикуривателя, который можно легко заменить при поломке.
• Долговечность - устройство имеет длительный срок службы - не менее 12 лет.
• Гарантийный срок – 1 год.
• Широкая линейка портативных солнечных батарей мощностью от 9 до 150 Вт.
• Российское производство. На рынке с 2012 года.

Может стать замечательным, оригинальным и очень полезным подарком для охотников, рыбаков, путешественников, для автомобильного туризма, вело туризма, пешего туризма, кемпинга, для поездок в командировки, отдыха на пляже или даче.

Технические характеристики складной солнечной батареи SOLARIS-5C-93

• Номинальное напряжение – 12 / 36 Вольт
• Пиковая мощность на выходе - 93 Вт
• Напряжение пиковой мощности - не менее 21,6 / 43,2 Вольт
• Напряжение холостого хода - не менее 23,0 / 46,0 Вольт
• Ток пиковой мощности - не менее 4,3 / 2,15 А
• Ток короткого замыкания - не менее 4,5 / 2,27 А
• КПД солнечных элементов - не менее 19%
• Габаритные размеры - в свернутом виде 335 х 335 х 25 мм
• Габаритные размеры - в развернутом виде 1750 х 335 х 4 мм
• Вес - 3000 гр.
• Диапазон рабочих температур - от -30°С до +50°С
• Гарантия - 1 год

Комплектация
Солнечная батарея SOLARIS-5C-93 - 1 штука
Кабель с гнездом под «прикуриватель» на 12 Вольт - 1 штука
Кабель с зажимами типа «крокодилы» на 12 Вольт - 1 штука
Кабель для подключения к аккумулятору электровелосипеда на 36 Вольт - 1 штука
Транспортный чехол - 1 штука
Паспорт - 1 штука


Для изготовления солнечной батареи для электровелосипеда Вы можете оформить заявку на нашем сайте. Параметры батареи в данном случае можно будет изменить под характеристики вело-аккумулятора
